-Boîtier mural pour instruments électriques
La plateforme de boîtier standardisée pour les instruments industriels, les automates et les systèmes de contrôle
Votre circuit imprimé, IHM ou réseau de capteurs mérite plus qu’un boîtier générique. Il s'agit du boîtier qui transforme votre instrument en un produit prêt à l'emploi-sur le terrain.
🔧 Configurer pour votre instrument
🏷️ Marque privée OEM à partir de 50 unités
📐 Découpes personnalisées pour écrans, connecteurs et antennes
Arrêtez de l'appeler une boîte. Commencez à l’appeler une plate-forme.
Chaque instrument industriel -, qu'il s'agisse d'unContrôleur PLC, analyseur de qualité d'énergie, unité de télémétrie à distance ou passerelle IoT personnalisée- a besoin de trois éléments pour survivre sur le terrain :
Protection physiquede la poussière, de l'humidité et des impacts
Stabilité thermiquepour l'électronique sensible
Présence de la marquequi signale du professionnalisme à votre client final
Le QHECO-Boîtier d'instrument métallique muralest conçu comme unplateforme configurable, pas un conteneur de marchandises. Nous ne vous vendons pas une coquille creuse et vous souhaitons bonne chance. Nous livrons unboîtier prêt pour la production-qui s'intègre au facteur de forme de votre instrument, à la disposition des connecteurs et aux exigences thermiques - afin que vous vous concentriez sur votre électronique et non sur la fabrication métallique.
Du circuit imprimé au produit sur le terrain - sans les problèmes de fabrication
| Votre défi | Comment ce boîtier le résout |
|---|---|
| L'écran IHM nécessite une découpe de lunette affleurante | Ouvertures rectangulaires ou circulaires usinées CNC-avec une tolérance de ±0,5 mm, bords ébavurés, prêtes à accueillir le joint. |
| Les câbles des capteurs nécessitent une entrée scellée dans 6 directions | Dispositions de plaques passe-câbles personnalisées : haut, bas, côtés ou arrière - adaptées au pas de votre connecteur |
| Le module sans fil nécessite un passage d'antenne | Trous d'antenne pré-perforés de type -SMA/N-avec options de presse-étoupes étanches |
| L'automate génère de la chaleur dans un boîtier scellé | Modèles de ventilation calculés, découpes de ventilateur-en option avec kits de filtres IP55 ou conceptions à convection naturelle entièrement scellées |
| Votre marque doit être au premier plan | Logo gravé au laser-sur la porte,-numéros de modèle sérigraphiés, revêtement en poudre de couleur personnalisée-pour correspondre à la palette de votre marque. |
| Le client a besoin d'une certification multi-marchés | Norme CEI 62208, CE, RoHS ; Voies UL 508A et CSA disponibles pour un déploiement en Amérique du Nord |
Ce que nous dit la photo - et ce que nous concevons au-delà

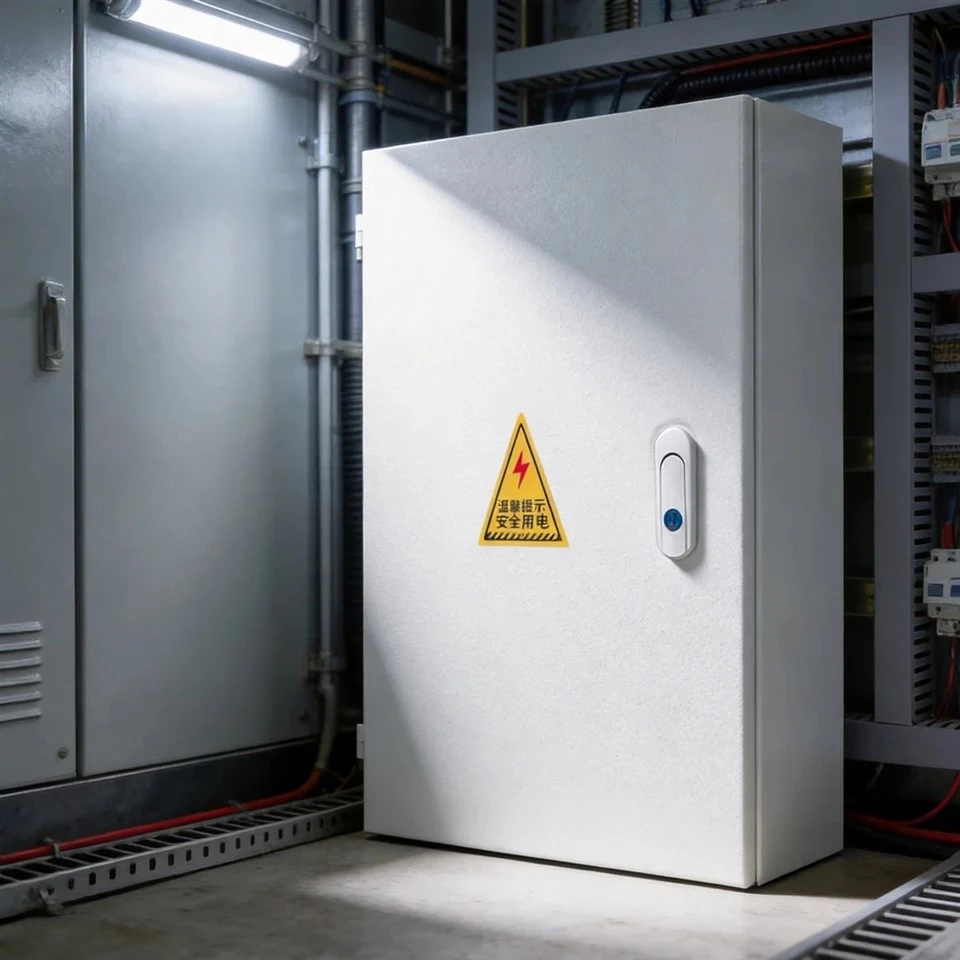

L'image que vous avez importée montre un boîtier d'instrument mural propre et professionnel-dans une salle électrique active. Voici la logique technique derrière chaque détail visible :
| Détail visuel | Ingénierie Fonctionnelle |
|---|---|

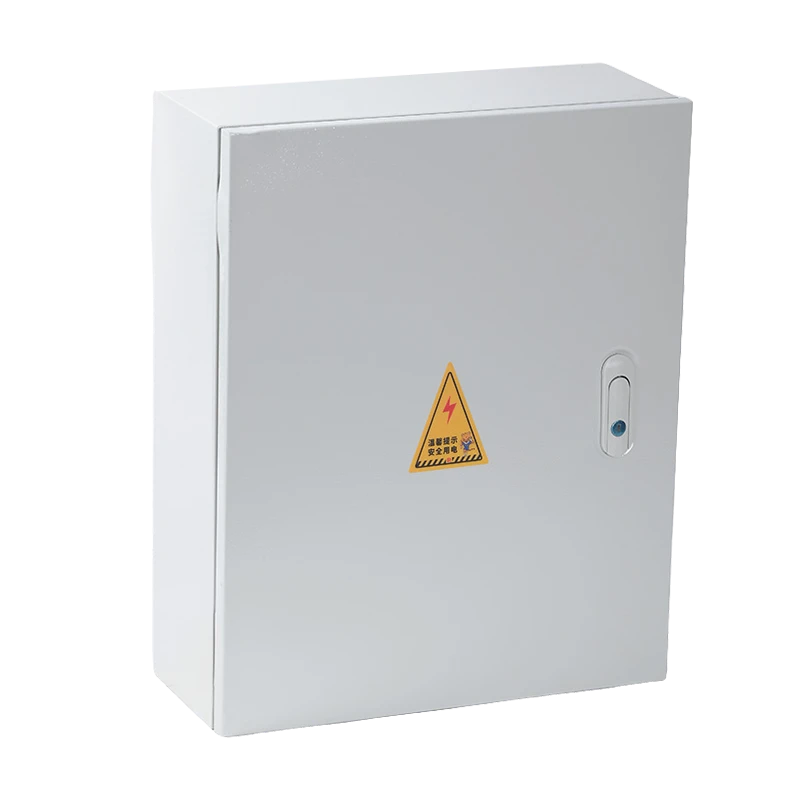

| Surface de porte lisse et ininterrompue | Toile idéale pourMontage IHMouimage de marque- pas de nervures, d'aérations ou de saillies qui interfèrent avec l'installation de l'écran ou la visibilité du logo |
| Étiquette d'avertissement triangulaire (ISO 7010 W012) | Marquage standard des risques électriques ; nous fournissonsétiquettes de sécurité personnaliséesdans n'importe quelle langue ou norme de conformité (OSHA, ANSI Z535, IEC 60417) |

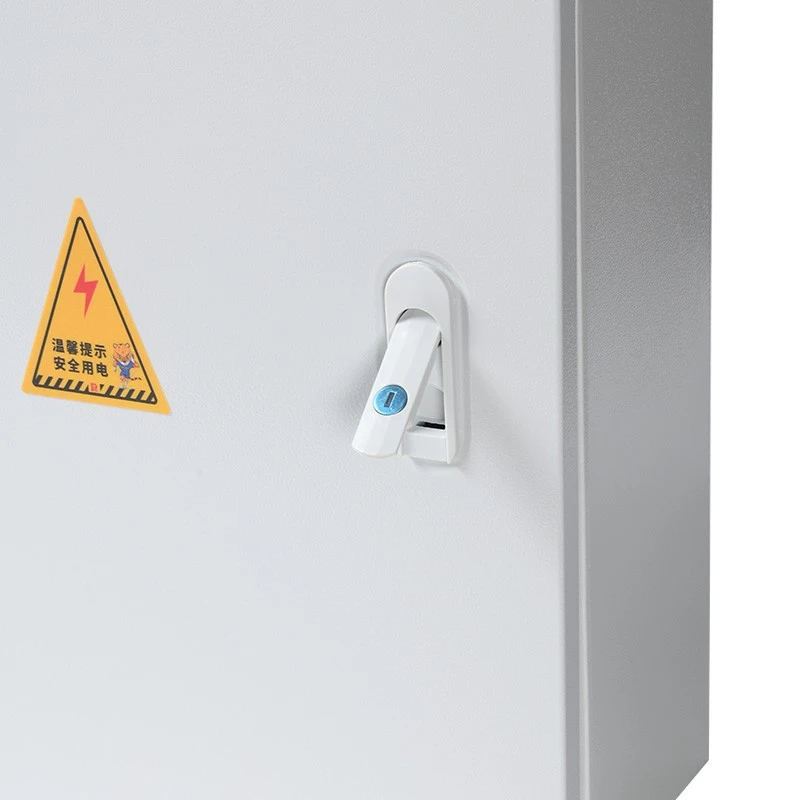

| Poignée de porte élégante-encastrée avec loquet-poussoir | -Opération à une main pour les techniciens portant des gants ;mise à niveau du cadenas ou du cadenas à clé-disponible pour les-applications inviolables |
| Profil latéral propre, pas de charnières externes | Conception de charnière dissimulée- maintient une projection murale mince et évite les risques d'accrochage dans les couloirs étroits |
| Installation au niveau du sol-à côté du canal câblé | Plaques passe-câbles d'entrée inférieures-s'aligner sur les systèmes de distribution-au sol ; nous pouvons prédécouper les entrées pour qu'elles correspondent à la largeur de votre chaîne câblée |
| Finition époxy-de qualité industrielle sous un éclairage fluorescent | Revêtement en poudre très-brillant ou texturéchoix ; Stable aux UV-pour les boîtiers d'instruments intérieurs et extérieurs |
La fiche technique d'intégration des instruments
| Spécification | Détails |
|---|---|
| Type de boîtier | -boîtier d'instrument métallique/boîtier de panneau de commande mural |

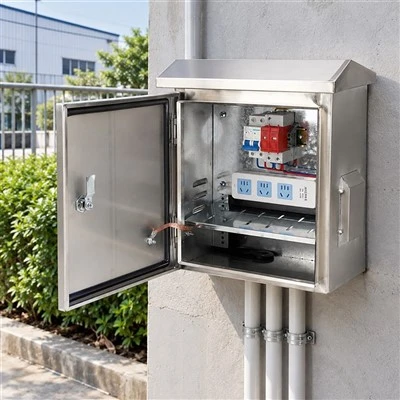

| Matériau du corps | Acier laminé à froid-standard (1,2 mm à 1,5 mm) ; acier inoxydable 304/316 en option |
| Conception de porte | Porte simple-, façade sans couture ; fenêtre en polycarbonate transparent en option pour la visibilité de l'IHM |
| Montage | Cosses à fentes externes pour une installation dans du béton, de la maçonnerie ou des murs à colombages- |
| Indice de protection | IP55 (standard) / IP56 / IP65 / IP66 (personnalisé) |
| Finition de surface | Revêtement en poudre époxy, RAL 7035 (gris clair) ; toute couleur RAL à partir de 50 unités |

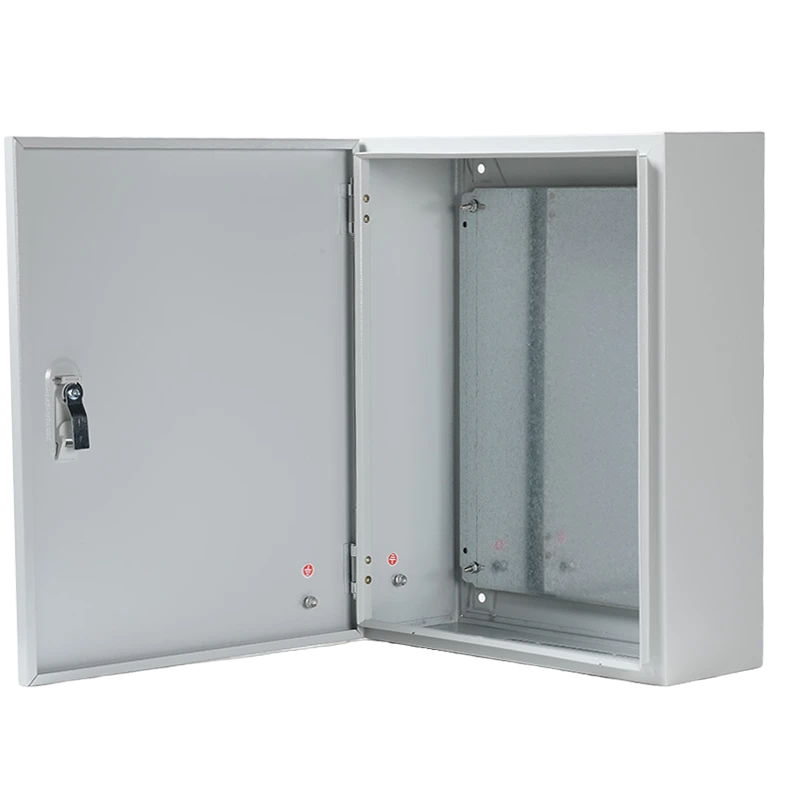

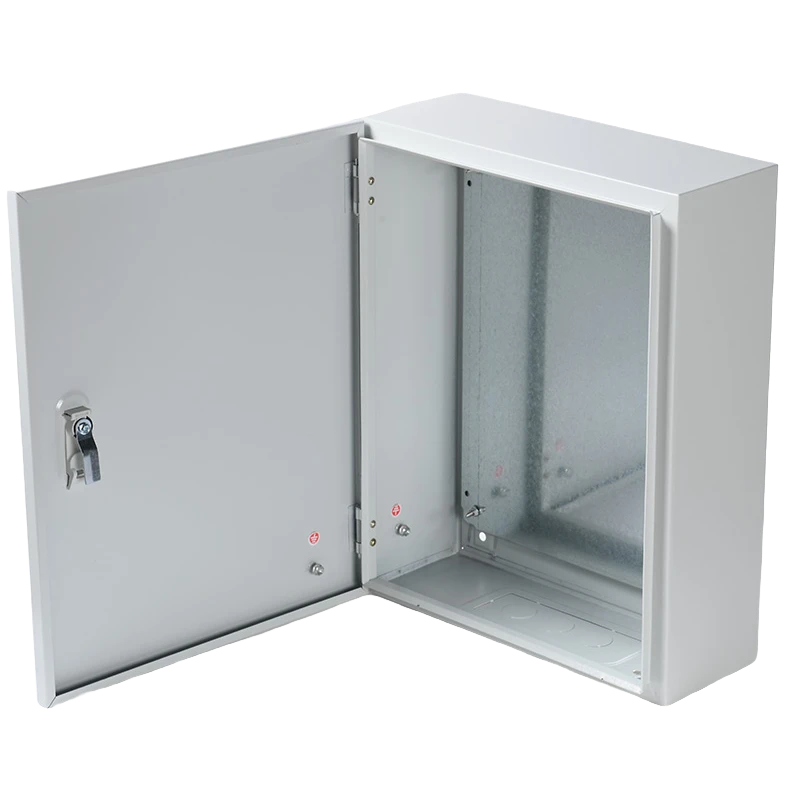

| Montage interne | Rail DIN 35 mm (acier ou aluminium) ; plaque de montage galvanisée (2,0 mm à 3,0 mm) ; supports de profondeur réglables |
| Entrée de câble | Plaques passe-câbles non percées (vierges) ou pré--perforées ; Options de filetage PG/NPT/métrique |
| Ventilation | Évents passifs solides (scellés), à persiennes ou découpe de ventilateur-avec filtre |
| Options de verrouillage | Verrouillage à came quart de tour-, verrouillage à clé, verrou à bouton-poussoir-, moraillon pour cadenas |

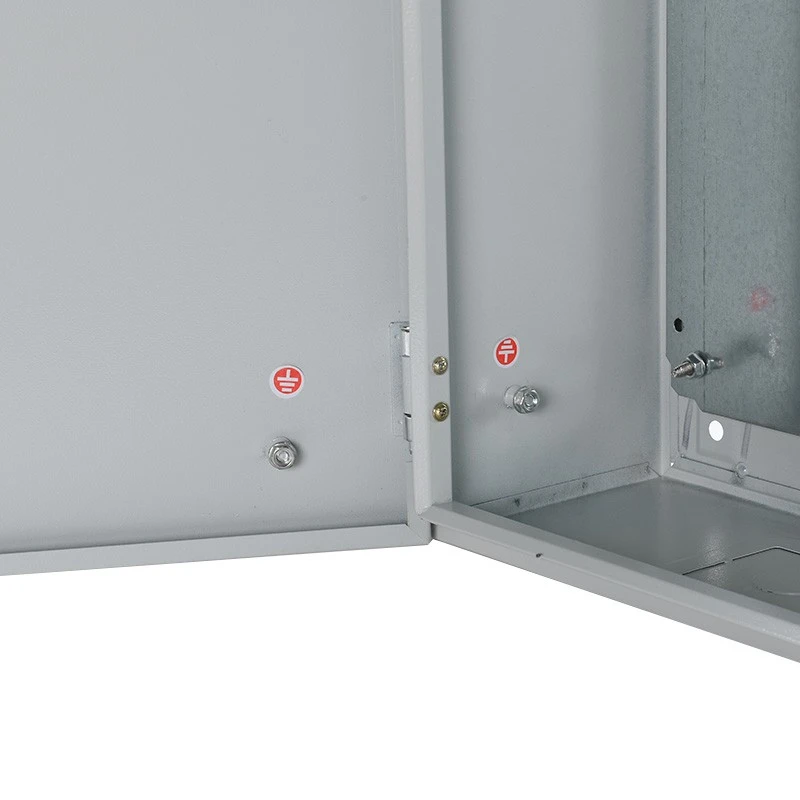

| Continuité de la Terre | Goujon PE interne + borne de terre externe ; jeu de barres de terre en cuivre en option |
| Conformité | CEI 62208, CEI 61439-2 (rempli), CE, RoHS ; UL 508A disponible |
Trois niveaux d'intégration - adaptés à votre étape de production
Niveau 1 : Kit de développement (boîtier vide)
Boitier nu avec plaque de montage et rail DIN
Vous prototypez la disposition de vos instruments
Livraison d'échantillon la plus rapide (5 à 8 jours)
Niveau 2 : Validation de pré-production (composant-prêt)
Découpes CNC pour vos écrans, connecteurs et antennes
Borniers précâblés et infrastructure de terre
Vous installez vos appareils électroniques ; nous nous occupons de la ferronnerie
Niveau 3 : exécution de production (entièrement intégrée et de marque)
Votre instrument installé, câblé et testé à l'intérieur de notre enceinte
Marquage de marque privée- : logo, numéro de modèle, couleur, manuel
Expédiez directement à votre distributeur ou client final - marque blanche-prêt
Conçu pour les marques d'instruments - et pas seulement pour les entrepreneurs en électricité
Alors que les boîtes de distribution standard servent aux entrepreneurs, cette plate-forme de boîtier sertsociétés de produits:
| Qui commande ceci | Ce qu'ils construisent à l'intérieur |
|---|---|
| Intégrateurs de systèmes d'automatisation | Panneaux de commande PLC + HMI pour les constructeurs de machines |
| Entreprises de gestion de l’énergie | Analyseurs de qualité d'énergie, sous-boîtiers de mesure |
| Startups IoT et télémétrie | Passerelles Edge Computing, hubs de capteurs LoRaWAN |
| Entreprises de surveillance environnementale | Boîtiers pour analyseurs de qualité de l'air et de l'eau |
| Marques de sécurité et de contrôle d'accès | Contrôleurs de lecteurs biométriques, boîtiers de commutateur PoE |
| Distributeurs de dispositifs médicaux | Moniteurs de puissance d'isolement, panneaux de distribution UPS |
Si votre produit dispose d'un PCB, d'un écran ou d'un module de communication, ce boîtier constitue votre chemin le plus rapide du prototype à la production.
OEM et marque privée - Votre marque, notre fabrication
Nous fonctionnons comme votrepartenaire de fabrication invisible:
| Service OEM | Capacité |
|---|---|
| Correspondance des couleurs | Tout code RAL ; finition texturée ou brillante |
| Demande de logo | Gravure laser, sérigraphie-, plaques signalétiques en aluminium gaufré |
| Découpes personnalisées | Fenêtres d'affichage, boutonnières, ouvertures pour indicateurs LED, ports d'antenne, grilles de ventilation |
| Conditionnement | Boîte blanche neutre-avec votre marque ; emballage prêt à la vente au détail |
| Documentation | Manuels d'installation personnalisés, schémas de câblage, certificats de conformité dans le modèle de votre marque |
| Suivi du numéro de série | Étiquettes de codes-barres/codes QR liées aux lots de production et aux enregistrements de tests |
| Livraison directe-Livraison | Expédition aveugle-directement à vos clients finaux avec votre adresse de retour |
Commande OEM minimum : 50 unités pour la couleur/logo de la marque. Découpes personnalisées disponibles à partir de 1 unité.
Certifications et accès au marché mondial
| Attestation | Pertinence |
|---|---|
| CEI 62208 | Norme de référence pour les enceintes vides - pour une acceptation mondiale |
| CEI 61439-2 | Norme d'ensemble d'appareillage de commutation basse-tension (lorsqu'il est équipé de disjoncteurs/jeu de barres) |
| Marquage CE | Accès au marché de l’Espace économique européen |
| RoHS | Restriction des substances dangereuses - obligatoire pour les appels d'offres réglementés par l'UE et l'environnement |
| IP55/IP65/IP66 | Protection contre la pénétration pour les environnements intérieurs, extérieurs,-lavés et poussiéreux |
| UL508A | Panneaux de contrôle industriels - disponibles sur demande pour les projets nord-américains |
| ISO 9001:2015 | Certification du système de gestion de la qualité |
FAQ - Questions des fabricants d'instruments
Q : Pouvez-vous découper un trou rectangulaire précis pour un écran tactile IHM de 7 pouces ?R : Oui. Nous usinons CNC-des découpes d'affichage selon votre dessin exact (tolérance de ±0,5 mm) avec des bords ébavurés. Nous pouvons également fournir la lunette de montage et le joint si nécessaire.
Q : Nous avons besoin d’un boîtier sans vis externes visibles pour des raisons esthétiques. Est-ce possible ?R : Absolument. Notre conception à charnière-dissimulée et à loquet affleurant-élimine les fixations externes sur la face de la porte. Les pattes de fixation se trouvent sur les côtés et à l'arrière, invisibles de face.
Q : Pouvez-vous installer nos borniers, alimentations sur rail DIN et ventilateurs de refroidissement spécifiés avant expédition ?R : Oui, - l'assemblage complet de panneaux est notre service principal. Envoyez-nous votre nomenclature et votre dessin d'implantation ; nous nous approvisionnons, installons, câblons et testons. Vous recevez un produit plug-and-play.
Q : Acceptez-vous les formes non-rectangulaires ou les configurations à plusieurs-portes ?R : Oui. Alors que la photo montre un boîtier de porte simple-standard, nous fabriquons des boîtiers à plusieurs-compartiments, des dispositions en forme de L-et des-extensions en profondeur-pour les instruments nécessitant des compartiments de batterie de secours.
Q : Quel est le délai de livraison pour une production de découpe personnalisée-de marque de 200 unités ?R : Généralement 18 à 25 jours à compter de l'approbation du dessin. Les premières-commandes incluent un échantillon de pré-production pour votre approbation avant l'engagement d'exécution complète.
Comparaison technique : pourquoi ce boîtier plutôt qu'une boîte de jonction standard
| Fonctionnalité | Boîte de jonction standard | Boîtier d'instrument QHECO |
|---|---|---|
| Conception de porte | Plats ou nervurés - non adaptés à l'affichage- | Face avant sans couture- optimisé pour l'IHM/le branding |
| Capacité de découpe | Aucun; Le perçage DIY annule l’indice IP | Usinage CNC en usinemaintient l’intégrité IP |
| Disposition interne | Vide vide | Rail DIN + plaque de montage + gestion des câblespré-installé |
| Conception thermique | Passif uniquement, pas de calcul | Options de ventilation technique ou d'air-pulsébasé sur la charge thermique |
| Image de marque | Aucun | OEM complet : couleur, logo, étiquette, manuel |
| Utilisateur cible | Électricien sur place | Entreprise de produits expédiant des produits finis |
Appel à l'action - Du prototype à la production
Vous avez l'instrument. Nous avons la plate-forme de clôture. Combinons-les.
Étape 1 :Envoyez-nous les dimensions de votre instrument, la disposition des connecteurs ou un croquis manuel
Étape 2 :Nous vous renvoyons une proposition d'aménagement 3D et un devis sous 24h
Étape 3 :Approuver l'échantillon ; nous fabriquons votre série de production de marque
