Page produit :-Boîtier de distribution électrique mural en métal
Section Héros - Le travail-Réalité du site

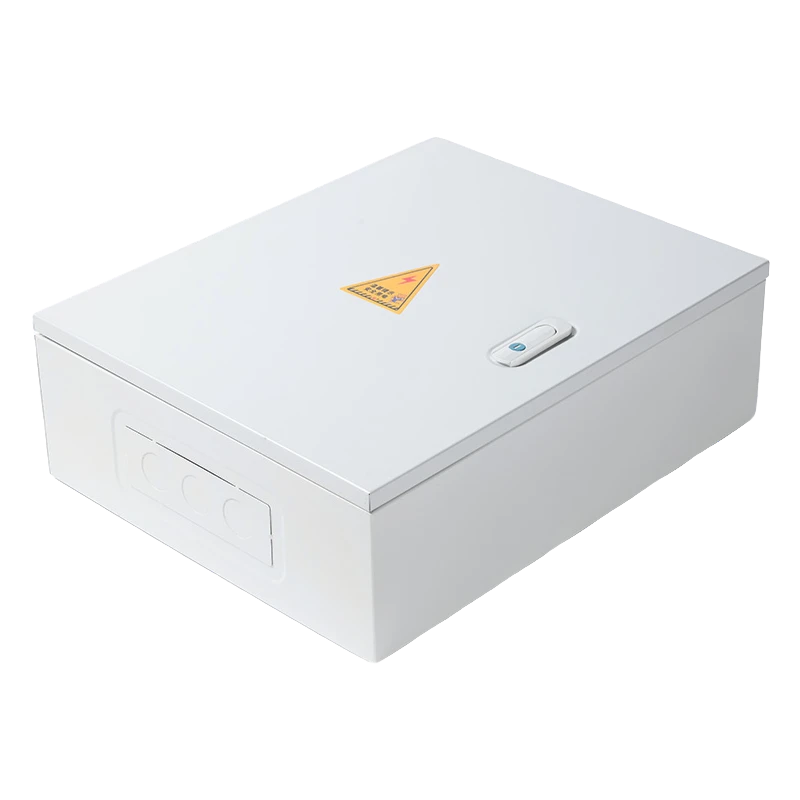

-Boîtier de distribution électrique mural en métal
Conçu pour les vrais chantiers. Pas seulement des pages de catalogue.
Vos câbles sont déjà dans le plateau. Votre mur est en béton. Votre chronologie est hier. Il s'agit du boîtier qui s'adapte réellement au mur, correspond au plateau et est livré prêt à être terminé.
📐 Téléchargez la disposition de votre mur - Obtenez un dessin en 8 heures
📦 Demander une boîte d'échantillons
⚡ Devis groupé pour 50+ unités
Le problème : la plupart des boîtiers « standard » ne sont pas conçus pour une installation réelle
Si vous avez géré un projet d'installation électrique, vous connaissez l'écart entrece que promet le catalogueetce que demande le site:
| Promesse du catalogue | Emploi-Réalité du site |
|---|---|
| "Montage universel" | Les ancrages en béton ne s'alignent pas. La boîte est tordue. |
| "Entrée de câble standard" | Votre chemin de câbles se termine à 50 mm au dessus du boîtier. Désormais, vous coupez du métal sur place. |
| "Une ventilation adéquate" | Le panneau chauffe parce que les bouches d’aération font face au mur. |
| "Classé IP" | Le joint tombe lors de la troisième ouverture de la porte. |
| "Rail DIN inclus" | Un rail, une position fixe, et vos composants ne correspondent pas à la profondeur. |
Chacun de ces « petits » problèmes coûte des heures. Sur un aménagement commercial de 200-unités, cela représentepas un retard - c'est un tueur de marge.
La différence QHECO : conçu pour l'installation, pas seulement pour la fabrication
Nous concevons ces-boîtes de distribution métalliques murales à l'envers -en commençant par le mur en béton et le chemin de câbles, et en progressant vers l'intérieur jusqu'aux composants.
1. Mur-Première architecture de montage
Votre photo téléchargée montre exactement ce que nous résolvons : un boîtier monté au ras d'un mur en béton, avec un chemin de câbles passant au-dessus.
Pattes de montage externes fenduesaux 4 coins - réglage horizontal ou vertical ±15 mm. Même si vos ancrages en béton sont légèrement décalés, la boîte reste carrée.
Panneau arrière encastré- se trouve à 10 mm de la surface du mur, empêchant l'humidité de s'emparer et permettant au conduit de passer derrière si nécessaire.
Option de montage encastré-- pour les espaces intérieurs finis où la saillie est importante.
2. Intégration des chemins de câbles et des conduits
La boîte sur votre photo se trouve directement sous un chemin de câbles. Ce n'est pas accidentel - c'est ainsi que les bâtiments modernes sont câblés.
Plaques passe-câbles d'entrée supérieures-pré--perforés pour correspondre aux largeurs de chemins de câbles standards (50 mm, 100 mm, 150 mm)
Zones franches à élimination directeoù vous ne voulez pas de trous ; métal solide là où tu fais
Supports de gestion des câbles internes- câbles de chemin de câbles entrants descendent et se terminent sans traverser les jeux de barres sous tension
Grilles d'aération latéralespositionné en dessous de la ligne du plateau - flux d'air sans entrée d'eau par le haut
3. Une gestion thermique qui fonctionne réellement
Les fentes de ventilation des-murs latéraux (visibles sur votre photo) sont estampillées avec précision-avecpersiennes orientées vers le bas- l'air entre, l'eau s'écoule. Combiné avec :
Effet cheminée interneconception : l'air chaud monte et sort par les bouches d'aération supérieures (en option)
Guides d'espacement des composantsgravé au laser-sur la plaque de montage - plus besoin de deviner si les dégagements de votre disjoncteur sont conformes au code
Découpe de ventilateur en option-avec ventilateur à filtre classé IP55-pour les installations haute densité

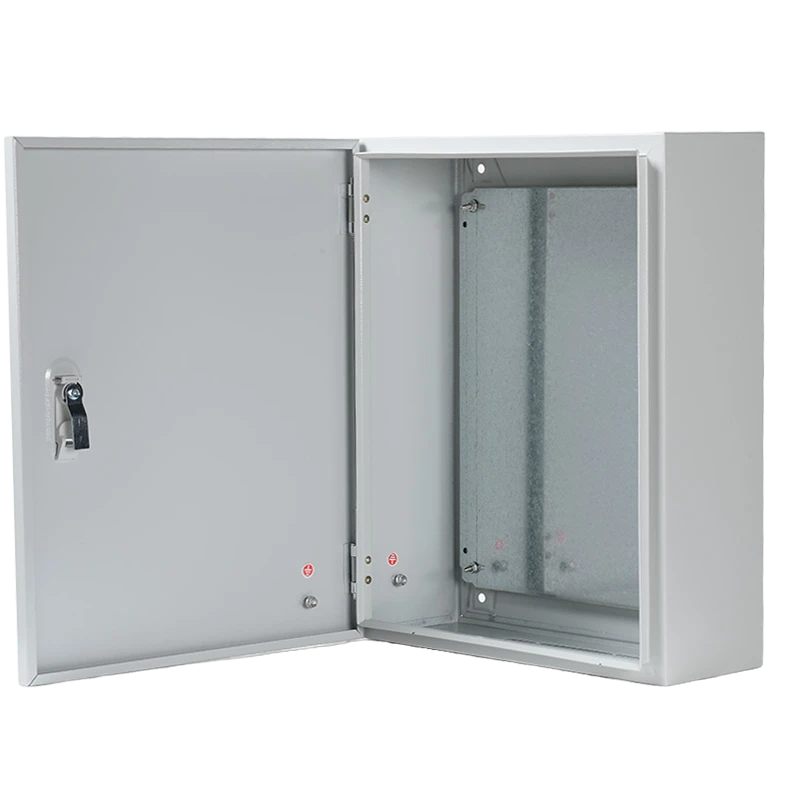

4. Porte et accès qui résistent à une utilisation quotidienne
Charnière cachéeavec une ouverture à 120 degrés - n'accroche pas les câbles qui passent

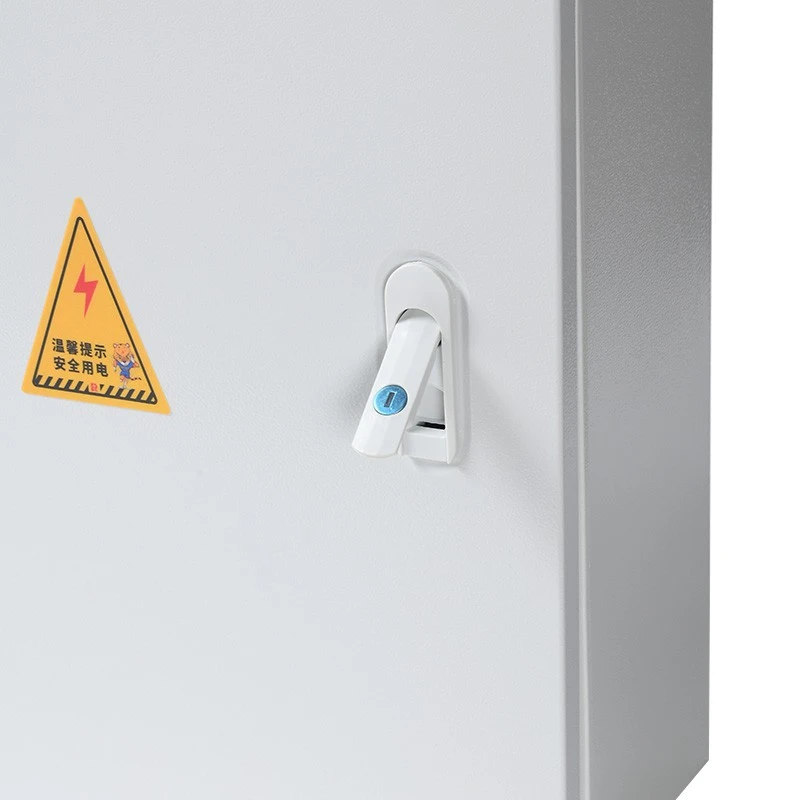

Verrouillage à came quart de tour-avec jeu de 2 clés ; mise à niveau vers un cadenas pour les sites extérieurs
Joint PU continucollé au cadre de la porte, pas à la carrosserie - afin qu'il ne tombe pas lorsque la porte est retirée pour le câblage
Fenêtre transparente en optionpour la visibilité du compteur ou de l'indicateur sans ouvrir le boîtier

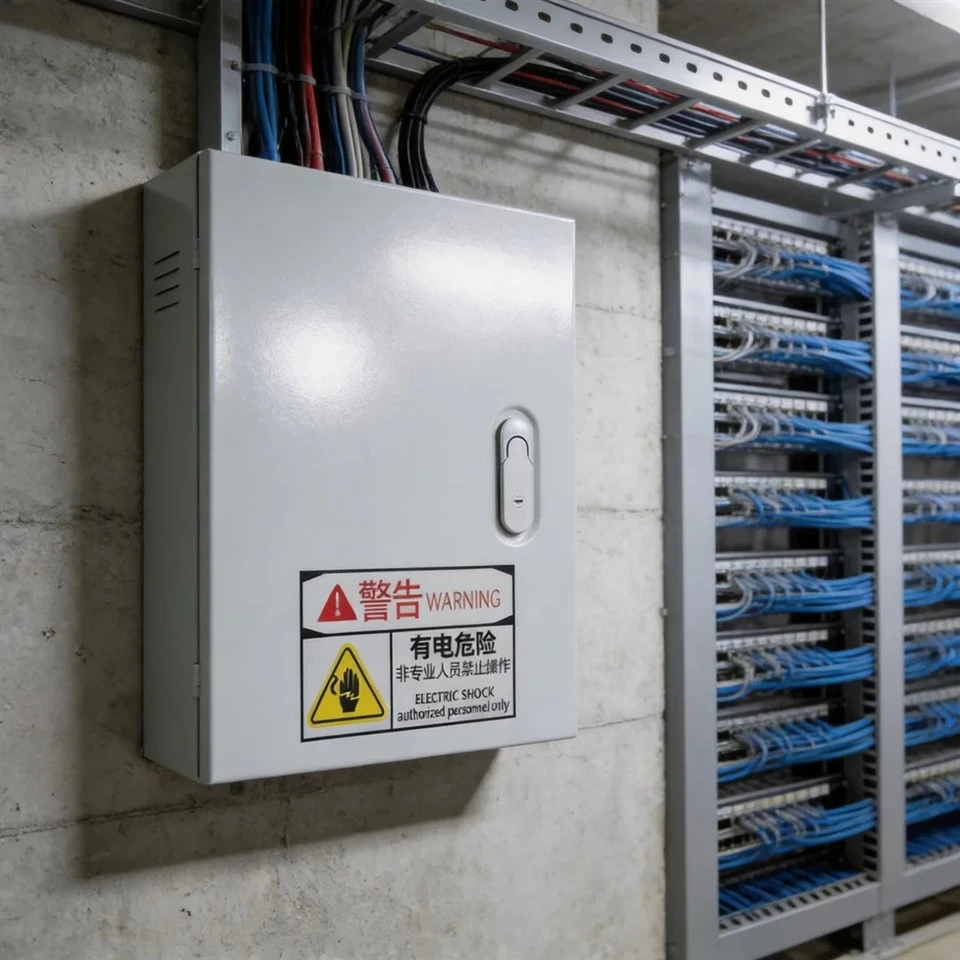

Ce que vous voyez sur la photo - et ce que cela signifie
L'image que vous avez téléchargée est une installation industrielle classique. Voyons pourquoi cette configuration spécifique fonctionne :
| Élément visuel | Décision d'ingénierie |
|---|---|
| Revêtement époxy gris clair RAL 7035 | Stable aux UV-, ne s'altère pas en cas d'exposition extérieure ; correspond à la couleur standard des chemins de câbles pour une cohérence visuelle |
| Étiquette d'avertissement bilingue (chinois/anglais) | Conformité à la sécurité OSHA/IEC 60417 ; nous pouvons fournir des marquages de sécurité ANSI Z535, ISO 7010 ou personnalisés |
| Fentes d'aération latérales | Refroidissement passif pour les locaux électriques-non ventilés ; la conception à persiennes maintient l'indice IP |
| Montage mural encastré | Aucun espace derrière la boîte - empêche la pénétration des parasites et satisfait aux audits des installations alimentaires/pharmaceutiques |
| Chemin de câbles directement au-dessus | La plaque passe-câbles d'entrée supérieure-s'aligne avec la terminaison du plateau ; aucun perçage sur site-nécessaire |
| Substrat de mur en béton | Cosses de montage d'ancrage à expansion robustes-prévues pour une charge de traction de plus de 50 kg- |
Matériau et finition - adaptés à l'environnement, pas au budget
| Grade | Matériel | Idéal pour | Finition |
|---|---|---|---|
| Industriel standard | Acier laminé à froid de 1,2 mm | Commercial intérieur, industriel sec | Revêtement en poudre époxy, RAL 7035 |
| Résistant à la corrosion | Acier laminé à froid de 1,5 mm + apprêt anti-corrosion | Exposition côtière, humide et chimique | Revêtement en poudre époxy, RAL personnalisé |
| Qualité marine/alimentaire | Acier inoxydable 304 de 1,5 mm | Agroalimentaire, marine, pharmaceutique | Brossé ou électropoli |
| Service extrême | Acier inoxydable 316 de 2,0 mm | Offshore, produits chimiques lourds, côtier | Electropoli, passivé |
Vous ne savez pas quelle note ?Indiquez-nous l'emplacement de votre projet (distance côtière, humidité, exposition aux produits chimiques) et nous le spécifierons - pas de vente incitative, juste le bon matériau.
Disposition interne - Trois façons de recevoir votre boîte
Coquille vide

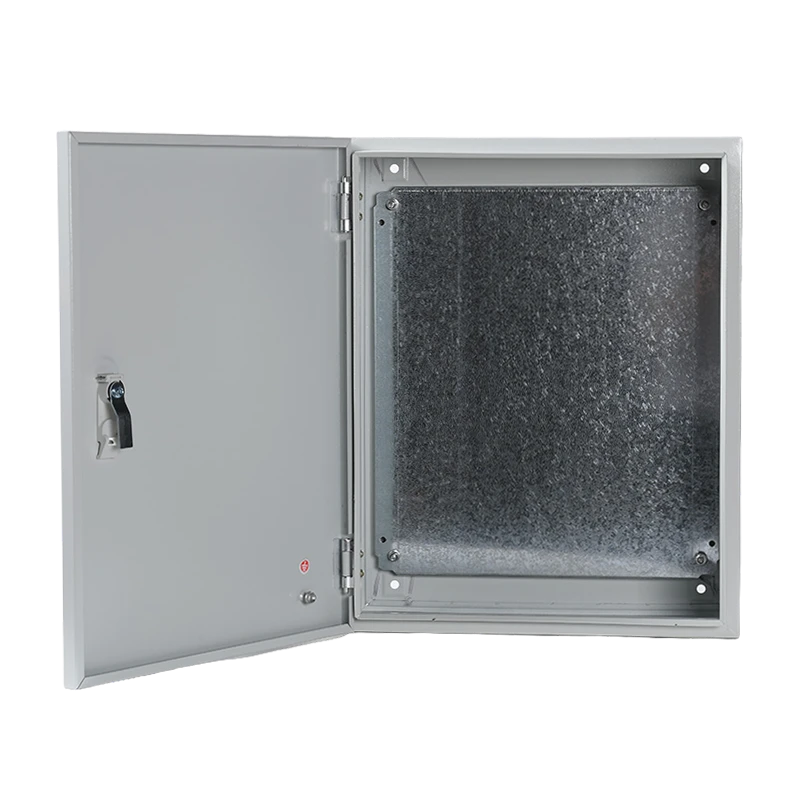

Boitier + plaque de montage + rail DIN
Vous remplissez et câblez
Livraison la plus rapide, coût le plus bas
Composant-Prêt
Pré-percés pour vos disjoncteurs/bornes spécifiés
Jeu de barres de terre et barre neutre installés
Vous câblez, nous non
Entièrement câblé et testé
MCB, RCD, borniers, minuteries - installés et câblés selon votre schéma
Test diélectrique en usine et contrôle de continuité
Posez vos câbles, dynamisez, c'est fait
Gamme de tailles - Parce que la « taille unique » ne convient à rien
| Série | H × L × P (mm) | Application typique |
|---|---|---|
| QH-Mini | 200×150×100 à 300×250×150 | Boîtes de jonction, petits circuits de commande |
| QH-Compact | 400×300×150 à 500×400×200 | Démarreurs moteurs, boîtiers PLC, panneaux d'éclairage |
| QH-Standard | 600×400×200 à 800×600×250 | Panneaux de distribution, boîtiers de compteurs, tableaux MCB |
| QH-Grand | 1000×800×300 à 1200×1000×300 | Distribution principale, contrôleurs ATS, boîtiers d'onduleur |
| QH-Personnalisé | Toute dimension non-standard | Remplacements de modernisation, intégration de machines |
Toutes les dimensions sontexterne. Les dégagements internes sont réduits de 30 à 50 mm en fonction de la patte de montage mural-et de l'épaisseur de la porte.
Certifications et conformité - Ce que votre inspecteur veut voir
✅ CEI 62208- Norme d'enceinte vide
✅ CEI 61439-2- Pour appareillage basse tension-assemblé (le cas échéant)
✅ IP55/IP56/IP65/IP66- Testé en laboratoire tiers-, rapports disponibles
✅ Marquage CE- Accès au marché de l'UE
✅ RoHS- Conformité aux substances dangereuses
✅ UL508A- Panneaux de contrôle industriels (disponibles sur demande pour les projets nord-américains)
Chaque unité est livrée avec :
Certificat de test (pour panneaux peuplés)
Certification des matériaux (pour les commandes d'acier inoxydable)
Rapport de test IP (sur demande)
Liste de colisage avec numéros de série
Emballage et logistique - Arrivez prêt, non réparé
| Détail | Spécification |
|---|---|
| Emballage individuel | Manchon PE + 5-carton ondulé avec protections d'angle |
| Conditionnement en vrac | Palette en contreplaqué, sanglée, enveloppée d'une barrière contre l'humidité |
| Étiquetage | Code-barres du numéro de série, référence du projet, instructions de manipulation |
| Documentation | Liste de colisage, certificat de conformité, guide d'installation (multilingue) |
| Quantité minimale de commande | 1 pièce (échantillon) / 50 pièces (OEM personnalisé avec marque) |
| Exemple de délai de livraison | 5 à 8 jours |
| Délai de production | 12 à 20 jours selon la complexité |
| Expédition | EXW/FOB Ningbo/CAF/DDP |
FAQ - Les questions que les entrepreneurs se posent réellement
Q : Pouvez-vous faire correspondre la largeur de mon chemin de câbles existant pour une entrée supérieure ?R : Oui. Nous découpons les plaques passe-câbles pour qu'elles correspondent aux dimensions de votre plateau - 50 mm, 100 mm, 150 mm ou sur mesure. Envoyez-nous une photo de votre terminaison de plateau et nous alignerons parfaitement la boîte.
Q : La photo montre une étiquette d'avertissement en chinois. Pouvez-vous fournir des étiquettes en anglais/arabe/espagnol ?R : Absolument. Nous imprimons des étiquettes de sécurité CEI 60417, ANSI Z535 ou entièrement personnalisées dans n'importe quelle langue. Nous pouvons également expédier sans étiquette pour que vous puissiez appliquer la vôtre.
Q : Mon mur n'est pas en béton plat -, c'est un parpaing avec enduit. Les pattes de montage fonctionneront-elles ?R : Oui. Nos cosses fendues permettent un réglage de ± 15 mm. Pour les surfaces inégales, nous pouvons fournir des cales d'espacement ou des cadres de montage arrière-. Envoyez-nous une photo du mur et nous vous recommanderons la bonne méthode de fixation.
Q : Fournissez-vous le boîtier avec des composants préinstallés- ?R : Oui - MCB, RCD, contacteurs, borniers, jeux de barres. Nous nous approvisionnons en ABB, Schneider, Chint ou votre marque spécifiée. Chaque panneau rempli est testé en usine-avant expédition.
Q : Que faire si j'ai besoin d'une couleur non-standard pour correspondre à la marque de mon client ?R : N’importe quelle couleur RAL à partir de 50 unités. En dessous, nous stockons RAL 7035 (gris clair), RAL 9005 (noir) et RAL 9010 (blanc) sans minimum.
Pourquoi les entrepreneurs choisissent QHECO plutôt que les distributeurs locaux
| Distributeur typique | Fabrication directe QHECO |
|---|---|
| Tailles en stock uniquement | N'importe quelle dimension, n'importe quelle découpe, n'importe quelle couleur |
| Délai de 8 à 12 semaines pour la personnalisation | Production en 12 à 20 jours, échantillons en 5 à 8 jours |
| Aucune installation de composant | Assemblage et tests complets du panneau |
| Emballage générique | Projet-étiqueté, code-barres-suivi, palettisé |
| Minimum 500 unités pour OEM | Marque privée à partir de 50 unités ; coffrets personnalisés à partir de 1 unité |
| Pas de support technique | Dessins CAO, conseils d'installation, prise en charge des appels vidéo |
Appel à l'action - Résolvons votre problème de montage mural-
Ne commandez pas une autre boîte « standard » et passez deux jours à l'adapter. Envoyez-nous :
Une photo de votre disposition de mur et de chemin de câbles
Votre liste de composants (ou indiquez-nous simplement l'application)
Votre indice IP requis et votre préférence matérielle
Recevez un dessin de production et un devis ferme dans les 8 heures.
